ZYV6變頻器在恒壓供水上的應用

發布時間:2016/7/12 6:12:53 來源：上海中頤變頻器瀏覽次數:5332

行業概述:

在供水系統中，恒壓供水是指通過檢測管網壓力，在供水系統中水量發生變化時，通過對水泵打水情況進行調節，使得出口壓力始終保持在設定值不變的控制方式。早期供水為了避免供水量變化大的情況，一般采用閥門來調節供水流量，如早期樓宇供水，白天和晚上用水變化大的情況。這個方法雖然比較簡單，但實際上是通過人為增加阻力來實現的，這種方式會(huì )浪費大量的電能，以及增加人工和設備使用維護成本。今年來隨著科技發展，早期的一些方法逐漸被新型的恒壓無塔供水所取代。

無塔恒壓供水原理

此系統通過壓力傳感器檢測官網壓力，并以電壓或電流（0-10V或4-20mA）等模擬量的形式反饋至變頻器，其內置PID通過對用戶設定壓力和實際反饋壓力的比對，來相應調節水泵電機的輸出轉速，從而來達到恒壓的效果，在長期用水極少并且不影響用戶用水的情況下，整個系統進入休眠狀態，在水壓降到設置的蘇醒閥值時，系統自動蘇醒投運以保持管網壓力恒定。變頻恒壓供水系統圖如下所示：

系統方案優點：

1. 內置PID功能，可根據用戶實際用水量自動進行水壓檢測，實現恒壓供水。

2. 壓力恒定，避免了傳統供水中壓力過大造成管網破裂以及水龍頭共振現象。

3. 無需供水水箱，投資成本降低，占地空間小。

4. 內置休眠功能，根據實際用水來調節水泵電機的投運轉速，實現節能效果，晚上進入休眠功能，減低噪音，減少擾民。

5. 啟動平滑，減少對電網及設備的沖擊。

6. 全方位對電機進行保護，如：欠壓、過流、過載、缺相、過熱等。

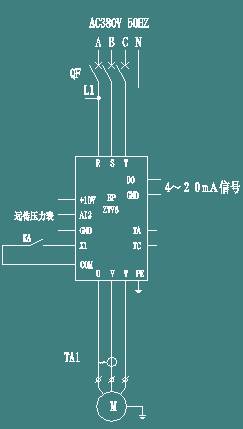

ZYV6變頻器配線圖：

ZYV6變頻器參數調節表：

功能碼	功能說明	設定值	備注
P0.06	運行命令通道選擇	1	端子運行命令
P0.07	主頻率源A選擇	8	PID控制設定
P8.00	PID運行投入方式	0（出廠默認）	自動
P8.01	PID給定通道選擇	0	數字給定（鍵盤）
P8.02	給定數字量設定	客戶需求	需求壓力值比值，比值對應壓力表最大量程
P8.03	PID反饋通道選擇	1	AI2通道
P8.04	PID控制器高級特性設置	000	正特性
P8.05	比例增益	5.00
P8.12	睡眠模式	客戶需求
P8.13	睡眠停機方式	客戶需求
P8.14	進入睡眠時反饋和設定壓力的偏差	客戶需求
P8.15	睡眠閥值	客戶需求	閥值比例對應設定壓力比值
P8.16	蘇醒閥值	客戶需求	閥值比例對應設定壓力比值
P8.17	睡眠延遲時間	客戶需求
P8.18	蘇醒延遲時間	客戶需求
