ZYV6變頻器在擠出機上的應用發布時間:2016/7/12 6:11:32 來源:上海中頤變頻器 瀏覽次數:3564 |
||||||||||||||||||||
行業概述: 常見的塑料擠出機是固態熱塑性塑料在加熱和螺桿旋轉加壓作用下熔融、塑化,通過固定形狀的擠出口擠出,在牽引機作用下經過水冷定型后切割制成塑料成品的一種機器.主要用于各種相同截面產品的大量持續生產,如管、棒、異性材料等,也可用于塑料改性造粒。 控制系統 塑料擠出機的控制系統包括熱系統、冷系統及工藝參數測量系統,其主要作用是:控制和調節主輔機的拖動電機,輸出符合工藝要求的轉速和功率,并能使主輔機協調工作;檢測和調節擠出機中塑料的溫度、壓力、流量,實現對整個機組的控制。 其中螺桿轉速的控制是整套控制設備的核心,螺桿轉速的調節和穩定是主機傳動的重要工藝要求之一,螺桿轉速直接決定出膠量和擠出速度,正常生產總希望盡可能實現最高轉速達到高產量,這就要求擠出機螺桿轉速的調速范圍要足夠大,且轉速的穩定性要高,因為轉速的波動會(huì )導致擠出機的波動,影響擠出質量。 傳統塑料擠出機的傳動大多采用直流電機驅動或電磁調速控制,調速精度低,不能滿足擠出機的工藝要求。ZYV6系列變頻器正好彌補了傳統擠出機控制方式的不足,動態響應性能好,穩速精度高,完全能夠滿足擠出機的工藝要求。 基本接線圖:
基本參數表:

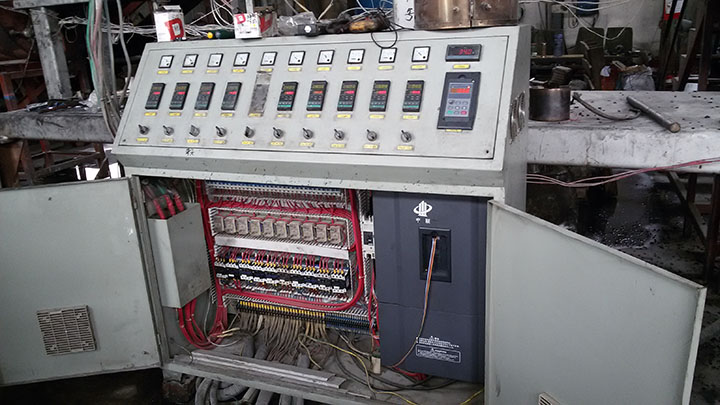

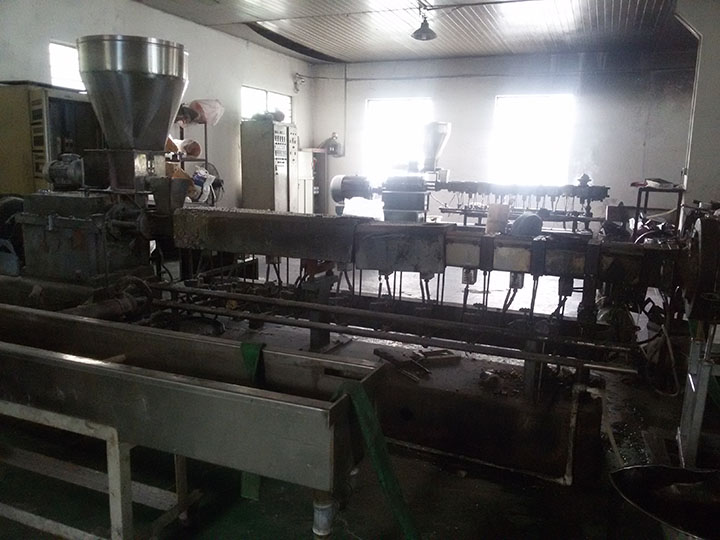

注:如客戶直接用本機控制,則P0.06和P0.07為默認值即可,用操作鍵盤進行啟??刂坪兔姘咫娢黄鬟M(jìn)行頻率調節。 應用實例:
|
||||||||||||||||||||
|
